工程洗轮机冲洗池(1)
发布时间:2021-09-27 13:20:08点击量:

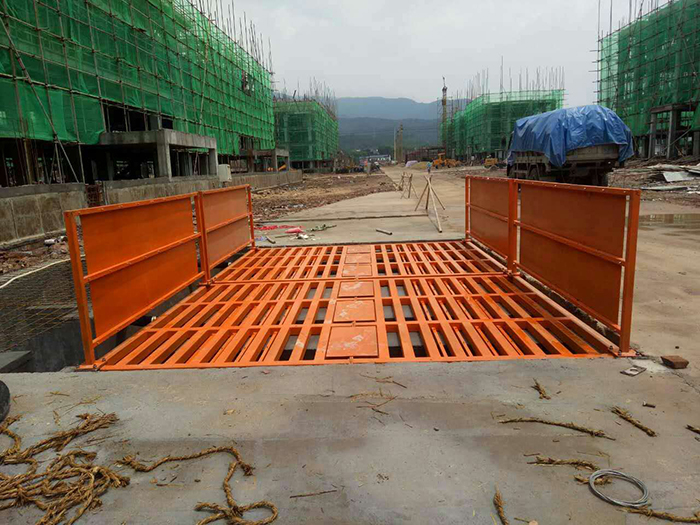

工程洗轮机冲洗池主要用于收集可循环水,为钢筋混凝土结构,自然地板设置为±0.00,池顶面低于自然地板0.10m,池底标高为-0.90m,冲洗池长10.0m,宽4.0m。沟槽顶部的篦子由工字钢组成,每个篦子长4m,每个工字钢用规格为10号槽钢隔开。
工字钢铺在池壁两侧的埋件上,每侧搭接200mm。由于中间跨度大,过往车辆的整体重量为50t。通过计算,在4m工字钢下增加了两个支点,支点沿长方向布置,两端锚固在池壁上。中间采用混凝土支撑支撑,间距2m。
